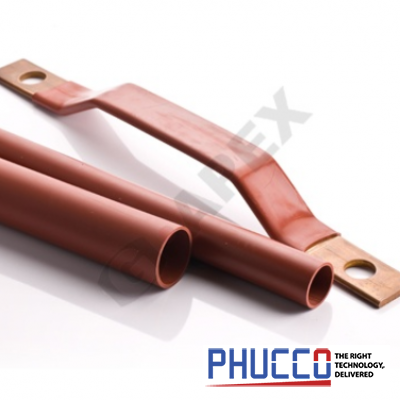

HB3 dày vách có bảo vệ cách nhiệt đáng tin cậy và có thể cung cấp bảo vệ cách nhiệt và bảo vệ flash cho các thanh cái lên đến 36KV. Vật liệu polyolefin liên kết ngang có khả năng chống tia UV và các đặc tính chống cháy, giúp cho Thanh cái trong bất cứ môi trường khắc nghiệt nào đều được cách nhiệt và chịu được điện áp trong thời gian dài
HB3 dày vách có bảo vệ cách nhiệt đáng tin cậy và có thể cung cấp bảo vệ cách nhiệt và bảo vệ flash cho các thanh cái lên đến 36KV. Vật liệu polyolefin liên kết ngang có khả năng chống tia UV và các đặc tính chống cháy, giúp cho Thanh cái trong bất cứ môi trường khắc nghiệt nào đều được cách nhiệt và chịu được điện áp trong thời gian dài
Đặc tính
Tỉ lệ co rút: 2.5: 1
Chống ăn mòn, mềm dẻo
Tính kháng hóa chất và cách nhiệt tuyệt vời
Phạm vi nhiệt độ hoạt động
Nhiệt độ hoạt động: -45℃ ~ 105℃
Nhiệt độ tối thiểu co rút: 100˚C
Nhiệt độ hoàn thành co rút: 135˚C trở lên
Thông số kỹ thuật
|
Đặc tính |
Tiêu chuẩn |
Phương pháp kiểm tra |
Giá trị điển hình |
|
Độ bền kéo |
≥10.3Mpa |
ASTM D 638 |
≥11Mpa |
|
Độ dãn dài giới hạn |
≥200% |
ASTM D 638 |
≥400％ |
|
Độ dãn dài giới hạn sau khi lão hóa |
≥100% |
ASTM D 638 (136℃ ,168hrs) |
≥300％ |
|
Sốc nhiệt |
Không có vết nứt |
ASTM D 2671 (250℃ ,30phút) |
Không có vết nứt |
|
Tính dẻo nhiệt độ thấp |
Không có vết nứt |
ASTM D 2671 (-40℃,4hrs) |
Không có vết nứt |
|
Độ bền điện môi |
≥19.7kv/mm |
ASTM D 2671 |
≥20kv/mm |
|
Điện trở xuất thể tích |
≥1012Ω.cm |
ASTM D 876 |
≥10x1012Ω.cm |
|
Tính ăn mòn đồng |
Không bị ăn mòn |
ASTM 2671 (158℃,168hrs) |
Không bị ăn mòn |
|
Tính chống cháy |
Không bắt lửa |
ANSI IEEE C37.2 |
Thông qua |
|
Part Number 產品型號 Mã sản phẩm |
Nominal SIZE(mm) 稱呼尺寸(毫米) Kích thước (mm) |
As supplied 收縮前 Trước khi co rút(mm) |
After recovered 收縮後 Sau khi co rút (mm) |
Applicable busbar dimension 適用匯流排尺寸 Kích thước thanh cái có thể áp dụng (mm) |
Standard Length 標準長度 Độ dài tiêu chuẩn (Meter / 米/m) |
||
|
|
|
I.D. (min) 內徑(D) Đường kính trong (min) |
I.D. (max) 內徑(D) Đường kính trong (max) |
W.T. 壁厚(W) Độ dày |
L+T (min) (max) 方形 (最小)(最大) Hình vuông (min) (max) |
R(min) (max) 圓形 (最小)(最大) Hình tròn (min) (max) |
|
|
HB3-025 |
25 |
25 |
10 |
4.0±0.3 |
20~35 |
14~20 |
15 |
|
HB3-040 |
40 |
40 |
16 |
4.0±0.3 |
25~40 |
17~37 |
15 |
|
HB3-065 |
65 |
65 |
25 |
4.0±0.3 |
39~62 |
27~56 |
1 |
|
HB3-075 |
75 |
75 |
25 |
4.0±0.3 |
55~95 |
45~70 |
1 |
|
HB3-100 |
100 |
100 |
40 |
4.0±0.3 |
70~130 |
44~86 |
1 |
|
HB3-120 |
120 |
120 |
40 |
4.0±0.3 |
90~165 |
55~105 |
1 |
|
HB3-180 |
180 |
180 |
58 |
4.0±0.3 |
125~235 |
80~170 |
1 |
